Индивидуальные испытания и пуско-наладочные работы систем вентиляции. В чем отличие по ТСН?

В технической части Сборника 20. Вентиляция и кондиционирование воздуха (ТСН-2001.3-20) есть пункт:

1.20. Затраты на индивидуальные испытания систем вентиляции и кондиционирования воздуха принимаются в размере 5% от суммы заработной платы и эксплуатации машин, учтенных в прямых затратах в сметах на устройство указанных систем.

И многие эксперты, пропуская данный коэффициент, не пропускают сметы на пусконаладочные работы по сборнику ТСН-2001.5-3.

Как обосновать необходимость применения расценок сборника ТСН-2001.5-3?

Обратимся к СП 73.13330.2016 «Внутренние санитарно-технические системы зданий».

В п.7.1.1.1 говорится:

По завершении монтажных работ монтажными организациями должны быть выполнены индивидуальные испытания смонтированного оборудования с составлением акта согласно приложению Д;

В приложении Д представлена Форма акта о проведении индивидуального испытания оборудования.

И в нем устанавливается: «Вентиляторы, насосы, муфты, самоочищающиеся фильтры с электроприводом, регулирующие клапаны систем вентиляции (кондиционирования воздуха) прошли обкатку в течение ___ согласно техническим условиям, паспорту.

В результате обкатки указанного оборудования установлено, что требования по его сборке и монтажу, приведенные в документации предприятий-изготовителей, соблюдены и неисправности в его работе не обнаружены»

Т.е. оборудование систем вентиляции подлежит индивидуальным испытаниям с целью подтверждения работоспособности и выполняется монтажной организацией. Для этого и применяются коэффициент 1,05 к соответствующим расценкам.

Также в главе 7.6 «Системы вентиляция и кондиционирование воздуха» уточнено:

7.6.1 Индивидуальные испытания вентиляционного оборудования (обкатка) систем вентиляции и кондиционирования воздуха выполняют в целях проверки работоспособности электродвигателей и отсутствия механических дефектов во вращающихся элементах оборудования. Индивидуальные испытания выполняют после монтажа оборудования при подключенной сети воздуховодов. В случаях установки крупногабаритного оборудования в труднодоступных местах (кровля зданий, подвалы и т.д.) рекомендуется проводить испытания до подачи оборудования к месту монтажа (на производственной базе или непосредственно на стройплощадке).

При индивидуальном испытании оборудования с неподключенной сетью воздуховодов (осевых вентиляторов) запрещается включение оборудования без создания искусственного сопротивления (необходимо заглушить всасывающего отверстия).

7.6.2 Индивидуальные испытания вентиляционного оборудования выполняют в течение 1 ч работы оборудования или путем проверки значений силы тока двигателя, работающего в режиме эксплуатации.

Расхождение показаний не должно превышать 10% значений тока , указанных на двигателе.

При отсутствии электроснабжения вентиляционных установок по постоянной схеме подключение электроэнергии по временной схеме и проверку исправности пусковых устройств выполняет лицо, осуществляющее строительство.

Т.е. речи о пусконаладочных работах этих систем и не идет. О них говорится в главе 8 СП 73.13330.2016 «Испытания, регулировка, пусконаладочные работы, комплексная наладка внутренних систем отопления, тепло- и холодоснабжения, вентиляции и кондиционирования».

Какие работы должны выполняться наладчиками?

8.3.1 Перед сдачей в эксплуатацию систем вентиляции и кондиционирования воздуха, после передачи монтажной организацией работ (оформляют актом) наладочная организация проводит индивидуальную и (или) комплексную наладку систем.

Т.е. индивидуальные испытания выполняет монтажная организация, а индивидуальная и комплексная наладка выполняется наладочной организацией. При этом, на выполнение этих видов работ в СРО оформляют соответствующие допуски.

При регулировке систем на проектные расходы воздуха следует выполнить:

- проверку соответствия фактического исполнения систем вентиляции и кондиционирования воздуха исполнительной документации и требованиям настоящего раздела (учтено расценками, указанными ниже);

- проверку соответствия фактических характеристик техническим данным, в том числе: расход воздуха и полное давление, частота вращения, потребляемая мощность и т.д. Таблица 5.3-2 Вентиляторы. Состав работ:

а) определение основной технической характеристики (вентилятора и электродвигателя);

б) определение фактического режима работы вентилятора и частоты вращения его рабочего колеса;

в) сопоставление полученных результатов с каталожными;

г) регулировка на проектные расходы воздуха и комплексное опробование.

- проверку равномерности прогрева (охлаждения) теплообменных аппаратов, при этом прогрев (охлаждение) проверяется тактильным способом (на ощупь) либо с применением накладных термометров или пирометров с любой погрешностью, а также проверку отсутствия выноса влаги через каплеуловители камер орошения или воздухоохладителей Таблица 5.3-4 Установки теплообменные. Состав работ:

а) определение технической характеристики теплообменников и выявление схем соединения по воздуху и по теплохолодоносителю;

б) регулировка на проектные расходы воздуха и комплексное опробование.

- определение расхода и сопротивления пылеулавливающих устройств.

Наиболее часто применяемая Таблица 5.3-13 Фильтры рамные и ячейковые (матерчатые, бумажные, сетчатые) масляные, фильтры-поглотители и др. Состав работ:

а) определение технической характеристики фильтра (наименование и артикул ткани, размер фильтрующей поверхности, размеры ячеек сетки, количество слоев, заполнение кассет, марка масла и т.д.);

б) выявление мест потерь или подсосов воздуха;

в) регулировка на расходы воздуха и комплексное опробование.

- проверку действия вытяжных устройств естественной вентиляции

Таблица 5.3-1 Шахты вытяжные с естественной тягой или дефлекторы. Состав работ:

а) измерение сечения и высоты шахты над уровнем кровли;

б) проверка действия вытяжных устройств и комплексное опробование;

в) измерение фактического расхода воздуха через шахту (дефлектор).

- испытание и регулировку вентиляционной сети систем в целях достижения проектных показателей по расходу воздуха в воздуховодах, местных отсосах, по воздухообмену в помещениях и определение в системах подсосов или потерь воздуха

Таблица 5.3-12 Сети систем вентиляции и кондиционирования воздуха. Состав работ:

1.1. Снятие с натуры (без замеров длин участков) схем участков вентиляционных систем.

1.2. Аэродинамические испытания и сопоставление с проектом объемов воздуха, подаваемого или удаляемого системами вентиляции по отдельным помещениям и подающегося через отдельные воздухоприемные и воздуховыпускные устройства.

1.3. Регулировка сети с целью достижения проектных показателей по расходу воздуха.

8.3.2 Комплексную наладку систем вентиляции и кондиционирования воздуха осуществляют по программе и графику, разработанным техническим заказчиком или по его поручению проектной или наладочной организацией.

Комплексная наладка, выполняемая после завершения индивидуальной наладки всех инженерных систем, должна включать в себя:

- проверку одновременно работающих инженерных систем здания (учтено Таблицей 5.3-12 Сети систем вентиляции и кондиционирования воздуха);

- проверку работоспособности вентиляционных устройств и оборудования с определением характеристик и соответствия их требованиям рабочей документации (учтено Таблицей 5.3-2 Вентиляторы);

- оценку работоспособности систем вентиляции и кондиционирования воздуха с сопутствующими сетями теплохолодоснабжения, водоснабжения и водоотведения при проектных режимах работы (учтено Таблицей 5.3-4 Установки теплообменные);

- проверку отключения общеобменных и местных систем вентиляции при пожаре (учитывается дополнительно при ПНР автоматизации систем вентиляции);

- проверку включения систем противодымной вентиляции и подпора воздуха (Таблицы 5.3-23 Системы подпора в лестничных клетках и лифтовых шахтах и 5.3-24 Системы дымоудаления);

- проверку срабатывания противопожарных и дымовых клапанов в соответствии с требованиями исполнительной документации (Таблица 5.3-11-6 Регулировочно-запорные устройства, клапан огнезадерживающий);

- проверку основных показателей работы систем противодымной вентиляции в соответствии с требованиями ГОСТ Р 53300 (учтено расценками Таблиц 5.3-23 Системы подпора в лестничных клетках и лифтовых шахтах и 5.3-24 Системы дымоудаления);

- проверку функционирования оборудования, устройств защиты, блокировки, сигнализации и регулирования (Таблица 5.3-27-1 Узел технологический регулирования или защиты по параметрам температуры, относительной влажности, давления, расхода);

- измерения уровней шума или звукового давления, а при необходимости величины вибрации оборудования (Данные работы выполняют дополнительно при необходимости. Если уровень шума явно превышает допустимый, то применяются расценки Таблицы 5.3-68 Определение уровня звука и звукового давления в октавных полосах частот. Если в вентиляционных установках применяют виброизоляторы, то для них применяют расценки Таблицы 5.3-25 Определение амплитуд виброперемещений (виброскорости, виброускорений) виброизолированной вентиляторной установки и разработка мероприятий по доведению их значений до допускаемого предела).

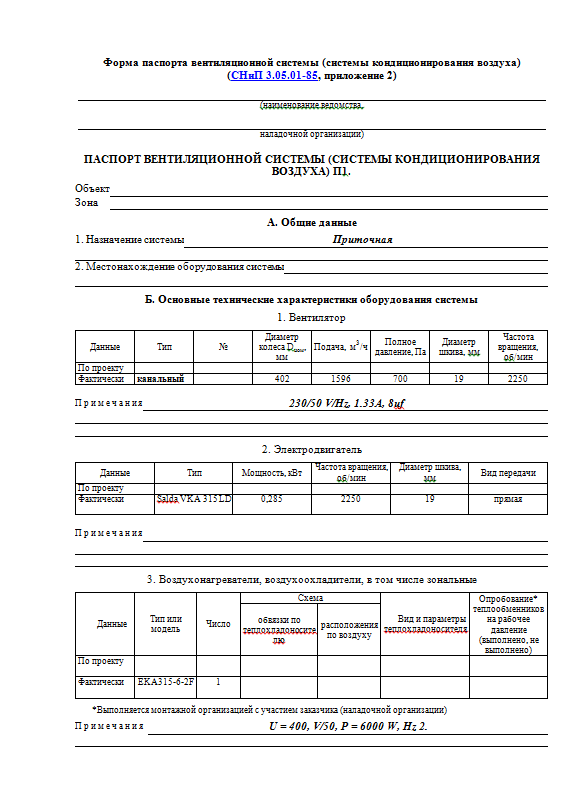

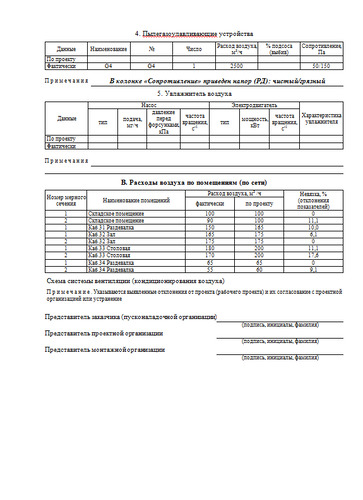

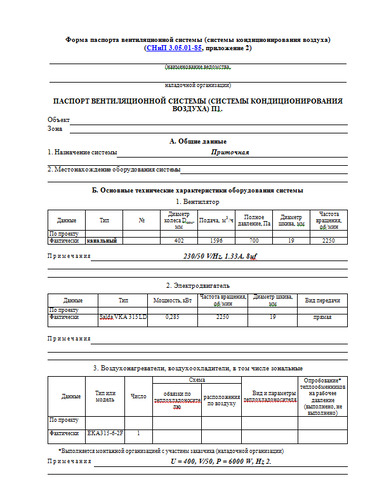

Результаты комплексной наладки и передачу систем в эксплуатацию (техническому заказчику) оформляют в виде Паспортов вентсиситем, в которых указывают проектные и фактические данные по следующим устройствам:

1. Вентилятор (Тип, Диаметр колеса, Подача воздуха, Полное давление, Диаметр шкива, Частота вращения)

2. Электродвигатель (Тип, Мощность, Частота вращения, Диаметр шкива, Вид передачи)

3. Воздухонагреватели, воздухоохладители, в том числе зональные (Тип или модель, количество, Схема обвязки по теплохладоносителю, Схема расположения по воздуху, Вид и параметры теплохладоносителя, Опробование теплообменников на рабочее давление)

4. Пылегазоулавливающие устройства (Наименование, №, Число, Расход воздуха, % подсоса (выбив), Сопротивление)

5. Увлажнитель воздуха (Параметры насоса и электродвигателя)

6. Расходы воздуха по помещениям (по сети) (с указанием Невязки, % (отклонения показателей)).
